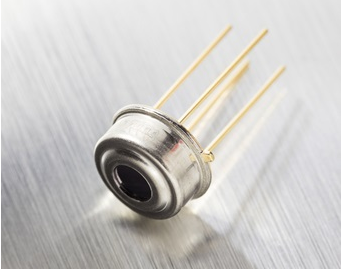

melexis邁來芯MLX90614是一種用于非接觸式溫度測量的紅外溫度計。紅外敏感熱電堆探測器芯片和信號調節ASSP集成在同一TO-39儲罐中。由于其低噪聲放大器、17位ADC和強大的DSP單元，可以實現溫度計的精度和分辨率。該溫度計已通過數字PWM和SMBus(系統管理總線)輸出在工廠校準。作為標準配置，10位脈沖寬度調制配置為-20，溫度測量在120攝氏度范圍內連續發送，輸出分辨率為0.14攝氏度。出廠默認POR被設置為SMBus。 MLX90614由Melexis開發和制造的2種芯片構建而成：
紅外熱電堆探測器MLX81101
信號調節ASSP MLX90302，專門設計用于處理紅外傳感器的輸出。本裝置采用工業標準TO-39包裝。得益于低噪聲放大器，高分辨率的17位ADC和MLX90302強大的DSP單元，可以實現溫度計的高精度和高分辨率。計算得到的物體和環境溫度可在以下位置的RAM中找到：
MLX90302，分辨率為0.01°C。它們可以通過二線串行SMBus兼容協議(分辨率0.02°C)或10位PWM(脈寬調制)輸出來訪問。 MLX90614出廠時已在很寬的溫度范圍內進行了校準：環境溫度為-40°C至125°C，物體溫度為-70°C至380°C。測量值是傳感器視場中所有物體的平均溫度。MLX 90614在室溫下的標準精度約為0.5°C。存在一種用于醫療應用的特殊版本，在人體溫度附近的有限溫度范圍內，其精度為±0.2?C。對于應用設計者來說，理解這些準確性僅在傳感器處于熱平衡狀態且處于等溫條件下（傳感器封裝之間沒有溫度差異）時才可保證和可實現是非常重要的。溫度計的精度可能受以下原因引起的包裝中溫度差異的影響：（其他原因）：傳感器后方的熱電子元件，傳感器后方或側面的加熱器/冷卻器，或非?？拷鼈鞲衅鞯臒?冷物體。不僅加熱溫度計中的傳感元件，還加熱溫度計包裝。對于像xxC和xxF這樣的FOV小的溫度計，這種影響尤其重要，因為傳感器從物體接收的能量減少了。因此，MelExIS推出了XCX版本的MLX90614。在這些MLX90614xCx中，內部測量了熱梯度，并對其進行了補償。這樣，XCX版本的MLX 90614對溫度梯度的敏感性要小得多，但這種影響并沒有完全消除。因此，重要的是要盡可能避免產生熱梯度或將傳感器與熱梯度隔離。作為標準，對MLX90614的目標發射率進行了1次標定。客戶可以在其0.1……范圍內輕松定制任何其他發射率。1.0范圍，不需要用黑體重新校準。 10位PWM作為標準配置，可在-20°C…120°C的物體溫度范圍內連續傳輸測得的物體溫度，輸出分辨率為0.14°C。通過更改2個EEPROM單元的內容，幾乎可以輕松定制客戶所需的任何范圍的PWM。這對設備的出廠校準沒有影響。
特點和優點
體積小，成本低
易于整合
出廠校準的溫度范圍很廣：
-40°C…+ 125°C用于傳感器溫度和
-70°C…+ 380°C用于物體溫度。
在寬溫度范圍內（Ta和To都為0°C…+ 50°C）的高精度為0.5°C
高（醫學）精度校準
0.02°C的測量分辨率
單區和雙區版本
SMBus兼容數字接口
可定制的PWM輸出，可連續讀取
提供3V和5V版本
簡單適應8V…16V應用
睡眠模式可降低功耗
針對應用和測量多功能性的不同封裝選項
汽車級
應用實例
高精度非接觸溫度測量
用于移動空調控制系統的熱舒適度傳感器
用于住宅，商業和工業建筑空調的溫度傳感元件
擋風玻璃除霧
汽車盲角檢測
運動部件的工業溫度控制
打印機和復印機中的溫度控制
帶溫度控制的家用電器
醫療保健
畜牧監測
運動檢測
多區域溫度控制–通過公共2線可讀取多達127個傳感器
熱繼電器/警報
體溫測量
型號
MLX90614ESF-AAA-000-TU-ND MLX90614ESF-BAA-000-TU-ND
MLX90614ESF-DAA-000-SP-ND MLX90614ESF-BCA-000-SP-ND
MLX90614ESF-ACA-000-TU-ND MLX90614ESF-ACC-000-TU-ND
MLX90614ESF-BCC-000-SP-ND MLX90614ESF-BCC-000-TU-ND
MLX90614KSF-AAA-000-TU-ND MLX90614KSF-AAA-000-SP-ND
MLX90614KSF-ACC-000-TU-ND MLX90614ESF-ACF-000-TU-ND
MLX90614ESF-BCF-000-TU-ND MLX90614ESF-BCF-000-SP-ND
MLX90614ESF-DCH-000-TU-ND MLX90614ESF-BCH-000-TU-ND
MLX90614ESF-BCI-000-TU-ND MLX90614ESF-DCA-000-TU-ND
MLX90614ESF-ACC-000-SP-ND MLX90614ESF-ACC-000-SP-ND
MLX90614ESF-BBA-000-SP-ND MLX90614ESF-BCI-000-SP-ND
MLX90614ESF-DCI-000-SP-ND MLX90614ESF-DAA-000-TU-ND
MLX90614ESF-BCA-000-TU-ND MLX90614ESF-BAA-000-SP-ND
MLX90614ESF-AAA-000-SP-ND MLX90614ESF-ACA-000-SP-ND
MLX90614ESF-DCA-000-SP-ND MLX90614ESF-ABA-000-SP-ND
MLX90614ESF-DCC-000-SP-ND MLX90614KSF-ABA-000-TU-ND
MLX90614ESF-BCH-000-SP-ND MLX90614ESF-DCH-000-SP-ND
MLX90614KSF-ACC-000-SP-ND MLX90614ESF-ACF-000-SP-ND
MLX90614KSF-ABA-000-SP-ND MLX90614ESF-DCI-000-TU-ND
MLX90614ESF-DCC-000-TU-ND
