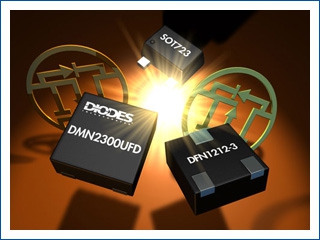

Diodes金屬氧化物半導體場效應晶體管

Diodes金屬氧化物半導體場效應晶體管普遍稱為金氧半場效應晶體管，金氧半場效應晶體管是一款廣泛用于數字電路和模擬的場效應晶體管。

金屬氧化物半導體場效應晶體管(簡稱金氧半場效應晶體管；英文：金屬氧化物半導體場效應晶體管，簡稱：MOSFET)是一種能廣泛應用于模擬和數字電路的場效應晶體管。根據溝道極性的不同，金屬氧化物半導體場效應晶體管（MOFET）可分為以電子為主的N溝道型和以空穴為主的P溝道型。它們通常被稱為N型金氧半場效應晶體管（nmosfets）和P型金氧半場效應晶體管（pmosfets）。

根據金氧半場效應晶體管(MOSFET)的名稱，它實際上給人的印象是錯誤的。因為mosfet和英語單詞“metal”的第一個字母m不存在于大多數同類的當前組件中。最初的金氧半場晶體管柵采用金屬為材料，但由于多晶硅在工作中更耐高溫，許多金氧半場晶體管柵采用的是后者而不是前者。隨著半導體特性尺寸的縮小，金屬作為柵極材料近年受到了研究者的大量關注。

金氧場效應晶體管在概念上是絕緣柵場效應晶體管(IGFET)。絕緣柵場效應晶體管的柵絕緣層可以是其他材料，而不是“497”半場效應晶體管使用的氧化層。有些人更喜歡使用IGFET，當提到場效應晶體管組件與多晶硅柵，但這些IGFET大多數指的是金氧半場晶體管。

金氧半場效應晶體管中的氧化物層位于其通道上方。根據其工作電壓，氧化層的厚度從數十到數百個不等。通常，這種材料是二氧化硅。然而，一些先進的工藝，如氮化硅（SiON）已被用作氧化層。

今天，硅通常是半導體元件的首選材料，但一些半導體公司已經開發出使用其他半導體材料的工藝。其中最著名的是硅鍺工藝(SiGe工藝).由國際商業機械有限公司開發，采用硅鍺混合物。不幸的是，許多具有良好電性能的半導體材料，如砷化鎵，不能用于制造“497”半場效應晶體管元件，因為它們不能在表面生長出高質量的氧化物層。

當柵與金氧半場晶體管的源之間施加足夠大的電位差時，電場在氧化層下方的半導體表面形成感應電荷，然后形成反向通道(反轉通道)。已經形成了。通道的極性與其漏極和源極性相同。如果排水管和水源為N型，則通道也將為N型。形成溝道后，"金氧"半場效應晶體管可以允許電流通過，并且根據施加到柵極的電壓值，通過"金氧"半場效應晶體管的溝道的電流也可以由其控制。
